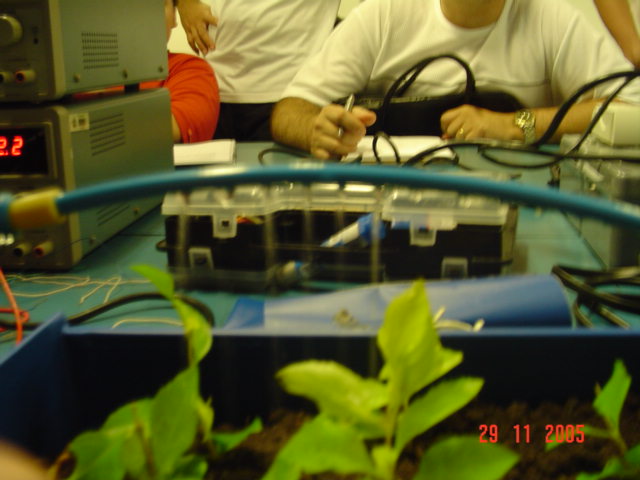

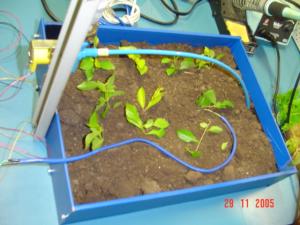

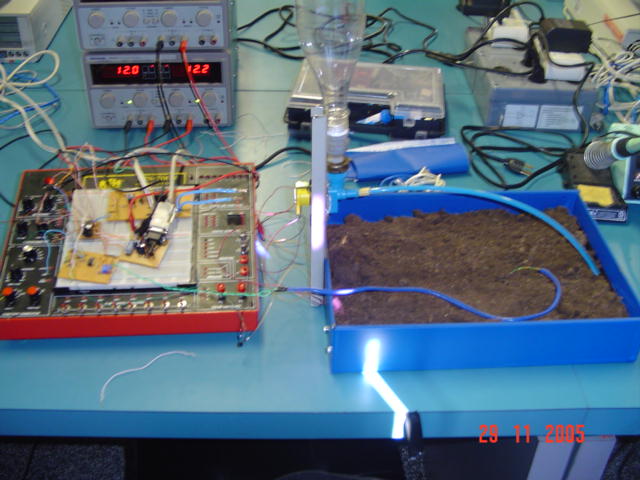

Um sensor de umidade é instalado ao lado de um sensor de temperatura em um terreno qualquer. Estes sensores são ligados diretamente ao computador, que através de um programa analisa todos os dados e verifica o nível de umidade e a temperatura do terreno, vendo se este necessita ou não ser regado. Caso a temperatura esteja alta, o terreno vai perdendo umidade o programa aciona uma válvula que fará com que todo o terreno seja umedecido até um certo ponto. Assim temos um terreno com regado automatizada.
componentes do RS 232 e módulo M0
1 – max 232
1 – regulador de tensão – 7805
1 – transistor de uso geral – BC 548
2 – Resistor – 1k
4 – Capacitor Eletrolitico – 1uF x 16V
2 – Capacitor Eletrolitico – 100uF x 16V
1 – Capacitor Eletrolitico – 10uF x 16V
1 DB9-MALE – Conector DB 9 pinos macho em L
1 DC – POWER – Conector de alimentação para eliminador de Bateria
2 – PIC12F629
2 – 78L05
10 – transistors – 2N3055
bullet componetes do sensor de umidade
– Resistores de 1K, 47K e 1Mega ohms.
– Diodos 1N4148
– Amplificador Operacional TL081
– Capacitor 27pF
– Trimm pot 1K
componentes do controlador da válvula
– Relê 12v x 18Amperes
– Transistor TIP122
– Resistor 470 ohms
– diodo 1N5408
+ 1 válvula de maquina de lavar roupa
O software foi desenvolvido em Visual C++ e usando programação orientada a classes e objetos.
Para o desenvolvimento do software utilizamos uma classe CSerial para fazer a comunicação
com a porta serial, uma classe CTemp para captar a temperatura ambiente, uma classe CValve
para fazer o controle abre/fecha da valvula, uma classe CMoisture para se comunicar com o
sensor de umidade.
– Gabriel Wilhelm de Jesus
– Mahamoud Al Sayd
– Sergio Meyemberg Junior
PROJETO_MASEC.pdf
