Uma catapulta totalmente automática com sistema de comunicação com o computador, com o objetivo de uso acadêmico para aprender mais sobre estas disciplinas abordadas.
CONTEÚDO:

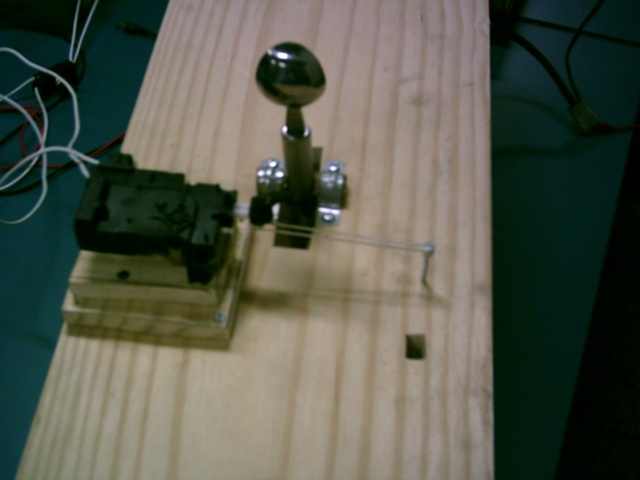

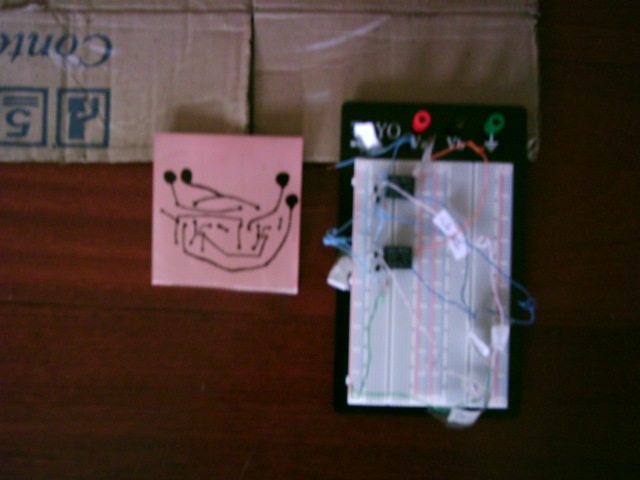

O projeto desenvolvido foi escolhido dentre outras idéias por ser mais viável financeiramente e mais fácil de encontrar os componentes necessários. Não sabíamos como começar, e pedimos auxílio ao professor Gil, e nos indicou o uso de um solenóide de máquina de lavar roupas, ele nos falou para retirar o núcleo do solenóide para usar como um imã, mas ao ligar ele assim, ele explodiu e derreteu pois o núcleo dissipava energia, pedimos auxílio ao professor Afonso, que nos ajudou com o circuito que controla o motor para abaixar o braço da catapulta, após solucionado este problema ainda estávamos com problemas em fazer a comunicação com o computador, tentamos utilizar como trava no lugar do solenóide uma tranca elétrica de porta que também não deu certo, voltamos para a idéia do solenóide mas utilizando o núcleo como gatilho, mas não foi encontrado outro igual, foi usado um motor que simula aquele solenóide, e funcionou, mas não foi terminado a comunicação com o computador, a placa foi corroída mas invertida então utilizamos um protoboard para a apresentação.
O projeto desenvolvido foi escolhido dentre outras idéias por ser mais viável financeiramente e mais fácil de encontrar os componentes necessários. Não sabíamos como começar, e pedimos auxílio ao professor Gil, e nos indicou o uso de um solenóide de máquina de lavar roupas, ele nos falou para retirar o núcleo do solenóide para usar como um imã, mas ao ligar ele assim, ele explodiu e derreteu pois o núcleo dissipava energia, pedimos auxílio ao professor Afonso, que nos ajudou com o circuito que controla o motor para abaixar o braço da catapulta, após solucionado este problema ainda estávamos com problemas em fazer a comunicação com o computador, tentamos utilizar como trava no lugar do solenóide uma tranca elétrica de porta que também não deu certo, voltamos para a idéia do solenóide mas utilizando o núcleo como gatilho, mas não foi encontrado outro igual, foi usado um motor que simula aquele solenóide, e funcionou, mas não foi terminado a comunicação com o computador, a placa foi corroída mas invertida então utilizamos um protoboard para a apresentação.
MATERIAIS:
2 resistores de 1kΩ

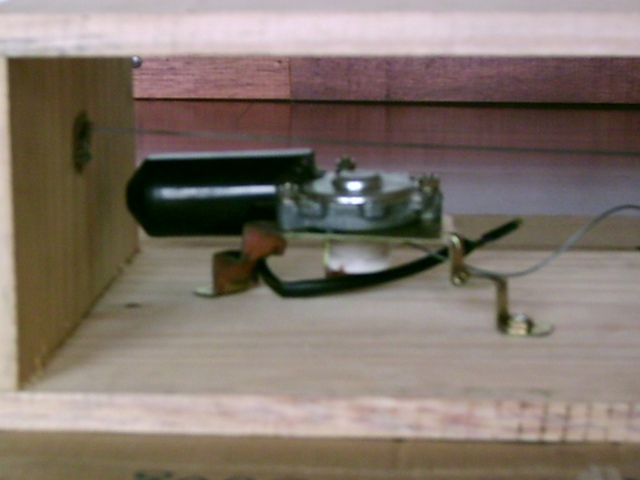

1 motor de vidro elétrico
2 relés 12V 5 pinos
2 diodos 1N4004
2 transistores BC548
1 solenóide de máquina de lavar roupas
1 colher de sorvete
1 chave 2 fases
1 mola
aproximadamente 2m de madeira
aproximadamente 20cm de cano de pvc
2 resistores de 1kΩ
1 motor de vidro elétrico
2 relés 12V 5 pinos
2 diodos 1N4004
2 transistores BC548
1 solenóide de máquina de lavar roupas
1 colher de sorvete
1 chave 2 fases
1 mola
aproximadamente 2m de madeira
aproximadamente 20cm de cano de pvc
CONCLUSÃO:
Com este projeto foi possível aprender mais sobre o funcionamento das molas, lançamentos e queda livre e o funcionamento dos componentes utilizados como o relé.
Com este projeto foi possível aprender mais sobre o funcionamento das molas, lançamentos e queda livre e o funcionamento dos componentes utilizados como o relé.
AUTORES:
– Maurício Dias de Oliveira
– Rafael Gustavo Fabris Viensci
– Rodrigo Costa Dutra
– Maurício Dias de Oliveira
– Rafael Gustavo Fabris Viensci
– Rodrigo Costa Dutra
CONTATO:
– mauricio_mdo@yahoo.com.br
– viensci@gmail.com
– mauricio_mdo@yahoo.com.br
– viensci@gmail.com
IMAGENS:
