Semáforo capaz de gerenciar o seu próprio tempo de espera e prioridades de uma maneira fácil e eficiente visando melhorar o sistema de tráfego em geral.
VÍDEO:
CONTEÚDO:

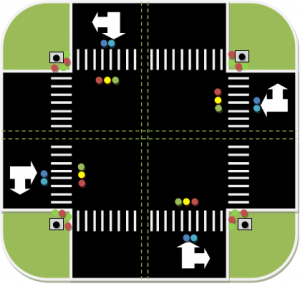

O sistema elaborado prevê o tempo de espera ocioso e tenta concertar isto de uma maneira efetiva e prática, por exemplo, se existe um carro parado em um cruzamento, e não existem carros passando nem se aproximando do semáforo oposto, o sistema é capaz de detectar isto e converter o semáforo de forma a permitir que o carro que está aguardando possa passar e logo após isso, o sistema retorna a seu ciclo normal.
Além disso, o sistema também foi elaborado prevendo a necessidade da travessia de pedestres, seja ela por preempção de tempo ou somente quando solicitado, como quando o pedestre aciona o botão, por exemplo.
O projeto físico consiste basicamente em uma PCI – placa de circuito impresso – contendo LEDs e botões visando facilitar a visualização do sistema de tráfego com base com o que ficou estabelecido pelo projeto lógico. Ou seja, a PCI foi elaborada de maneira com que facilitasse a visualização dos LEDs dos semáforos, sejam de carros ou pedestres, e com fácil acesso para simulação do botão de pedestre, Xtra Hot online spielen.
O sistema elaborado prevê o tempo de espera ocioso e tenta concertar isto de uma maneira efetiva e prática, por exemplo, se existe um carro parado em um cruzamento, e não existem carros passando nem se aproximando do semáforo oposto, o sistema é capaz de detectar isto e converter o semáforo de forma a permitir que o carro que está aguardando possa passar e logo após isso, o sistema retorna a seu ciclo normal.
Além disso, o sistema também foi elaborado prevendo a necessidade da travessia de pedestres, seja ela por preempção de tempo ou somente quando solicitado, como quando o pedestre aciona o botão, por exemplo.
O projeto físico consiste basicamente em uma PCI – placa de circuito impresso – contendo LEDs e botões visando facilitar a visualização do sistema de tráfego com base com o que ficou estabelecido pelo projeto lógico. Ou seja, a PCI foi elaborada de maneira com que facilitasse a visualização dos LEDs dos semáforos, sejam de carros ou pedestres, e com fácil acesso para simulação do botão de pedestre, Xtra Hot online spielen.
MATERIAIS:
Para a elaboração deste projeto, utilizou-se como base a plataforma Arduino que se trata de uma plataforma de hardware livre, projetada com um microprocessador de placa única com suporte de I/O – entrada/saída – embutido e uma determinada linguagem para a programação do mesmo.
Neste projeto, utilizou-se especificamente um Arduino Duemilanove baseado em um microprocessador ATmega328.
Os materiais utilizados para a confecção da PCI de simulação foram:
8 Resistores de 270Ω – R1, R3, R5, R6, R7, R8, R9 e R10
2 Resistores de 100Ω – R11 e R12
2 Resistores de 10kΩ – R2 e R4
1 Resistor de 1kΩ – R13
Botão DIP6
8 LEDs Vermelhos
8 LEDs Verdes
4 LEDs Amarelos
2 LEDs IR
2 Transistores IR
Para a elaboração deste projeto, utilizou-se como base a plataforma Arduino que se trata de uma plataforma de hardware livre, projetada com um microprocessador de placa única com suporte de I/O – entrada/saída – embutido e uma determinada linguagem para a programação do mesmo.
Neste projeto, utilizou-se especificamente um Arduino Duemilanove baseado em um microprocessador ATmega328.
Os materiais utilizados para a confecção da PCI de simulação foram:
8 Resistores de 270Ω – R1, R3, R5, R6, R7, R8, R9 e R10
2 Resistores de 100Ω – R11 e R12
2 Resistores de 10kΩ – R2 e R4
1 Resistor de 1kΩ – R13
Botão DIP6
8 LEDs Vermelhos
8 LEDs Verdes
4 LEDs Amarelos
2 LEDs IR
2 Transistores IR
CONCLUSÃO:
Para a realização deste projeto, pode-se observar que mesmo utilizando uma plataforma de processamento – Arduino – o tempo para a confecção total do projeto acaba sendo maior do que prevista. Sempre há necessidade de novos testes e, com isso, o projeto acaba sofrendo mudanças que não foram previstas, ocasionando em maior tempo para a realização do mesmo.
A implementação ocorreu de acordo com o planejado e o sistema simula exatamente o que foi proposto inicialmente, porém, a visualização do produto final poderia ter sido mais elaborada, mas por questão de tempo, preferiu-se um modelo funcional, mesmo que sem um design mais elaborado.
Para a realização deste projeto, pode-se observar que mesmo utilizando uma plataforma de processamento – Arduino – o tempo para a confecção total do projeto acaba sendo maior do que prevista. Sempre há necessidade de novos testes e, com isso, o projeto acaba sofrendo mudanças que não foram previstas, ocasionando em maior tempo para a realização do mesmo.
A implementação ocorreu de acordo com o planejado e o sistema simula exatamente o que foi proposto inicialmente, porém, a visualização do produto final poderia ter sido mais elaborada, mas por questão de tempo, preferiu-se um modelo funcional, mesmo que sem um design mais elaborado.
AUTORES:
– Gilberto José Verona Filho
– Igor Bertuol Plácido Negrão
– Gilberto José Verona Filho
– Igor Bertuol Plácido Negrão
CONTATO:
– gilbertoverona@hotmail.com
– gilbertoverona@hotmail.com
IMAGENS:
