Este projeto tem como objetivo mostrar os batimentos cardíacos (BPM) de uma pessoa.
VÍDEO:
CONTEÚDO:
Para a obtenção dos sinais de cardíacos foi utilizado um simulador de ECG (Lion-Heart 1) o qual simula dois sensores de contato e um terceiro de aterramento, encostados à pele do paciente. Primeiramente o sinal será amplificado com um ganho de 10 e passara por mais etapas de amplificação após isso o sinal será filtrado e diferenciado para assim poder ser tratado pelo microprocessador AT89S52. Como forma de informação haverá LEDs e um Buzzer indicando qual a situação dos batimentos cardíacos:
Para a obtenção dos sinais de cardíacos foi utilizado um simulador de ECG (Lion-Heart 1) o qual simula dois sensores de contato e um terceiro de aterramento, encostados à pele do paciente. Primeiramente o sinal será amplificado com um ganho de 10 e passara por mais etapas de amplificação após isso o sinal será filtrado e diferenciado para assim poder ser tratado pelo microprocessador AT89S52. Como forma de informação haverá LEDs e um Buzzer indicando qual a situação dos batimentos cardíacos:
VERDE: Frequência Cardíaca Normal;
AMARELO: Frequência Cardíaca Baixa;
VERMELHO: Frequência Cardíaca Alta.
Também é mostrada a grandeza freqüência cardíaca (BPM) do paciente em um display LCD 16×2.
MATERIAIS:
Osciloscópio;
Simulador de ECG;
Fonte Simétrica (-5V, +5V);
Multímetro;
Gerador de Função;
Gravadora de Dispositivos (Micro 89S52).
Osciloscópio;
Simulador de ECG;
Fonte Simétrica (-5V, +5V);
Multímetro;
Gerador de Função;
Gravadora de Dispositivos (Micro 89S52).
CONCLUSÃO:
O processo de desenvolvimento do projeto Atrius ECG decorreu como o esperado, enfrentando algumas dificuldades ao longo do caminho, mas que foram superados. A primeira dificuldade foi na compra do amplificador de instrumentação (INA 129), no qual o mesmo demorou para ser entregue atrasando a evolução do projeto. A equipe teve que estudar sobre vários tópicos entres quais: amplificadores, filtros, fisiologia do coração, instrumentação, microcontroladores (8051) e a linguagem assembly. As dificuldades maiores foram no tratamento do sinal gerado a partir do gerador de sinais cardíacos, passando por várias etapas até que o sinal estivesse interpretável pelo microcontrolador e na programação em assembly para fazer a leitura dos batimentos cardíacos.
O processo de desenvolvimento do projeto Atrius ECG decorreu como o esperado, enfrentando algumas dificuldades ao longo do caminho, mas que foram superados. A primeira dificuldade foi na compra do amplificador de instrumentação (INA 129), no qual o mesmo demorou para ser entregue atrasando a evolução do projeto. A equipe teve que estudar sobre vários tópicos entres quais: amplificadores, filtros, fisiologia do coração, instrumentação, microcontroladores (8051) e a linguagem assembly. As dificuldades maiores foram no tratamento do sinal gerado a partir do gerador de sinais cardíacos, passando por várias etapas até que o sinal estivesse interpretável pelo microcontrolador e na programação em assembly para fazer a leitura dos batimentos cardíacos.
AUTORES:
– Geovane Vinicius Ferreira
– Jhony kaesemode Pontes
– Geovane Vinicius Ferreira
– Jhony kaesemode Pontes
CONTATO:
– geovanevinicius@hotmail.com
– jhonykaesemodel@gmail.com
– geovanevinicius@hotmail.com
– jhonykaesemodel@gmail.com
DOCUMENTAÇÃO:
Documentação Resumida do Projeto
Documentação Resumida do Projeto

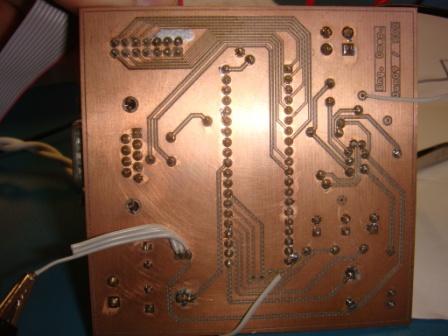

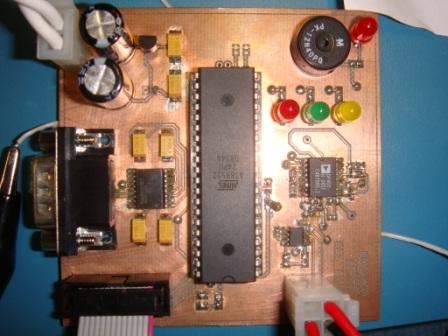

IMAGENS:
