Propeller Clock

Uma aproximacão diferente de relógio digital!

VÍDEO:

CONTEÚDO:

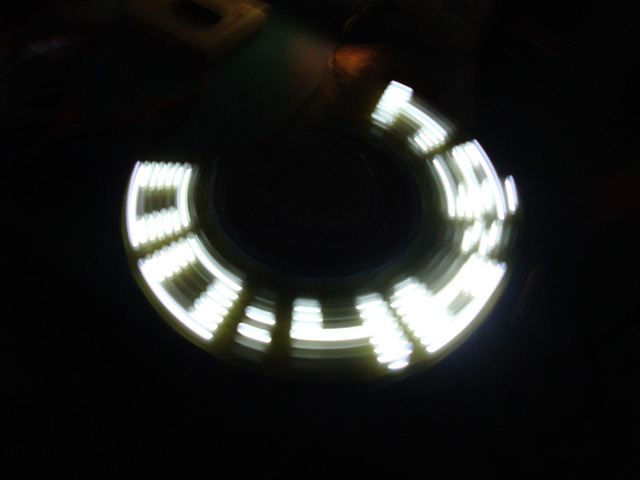

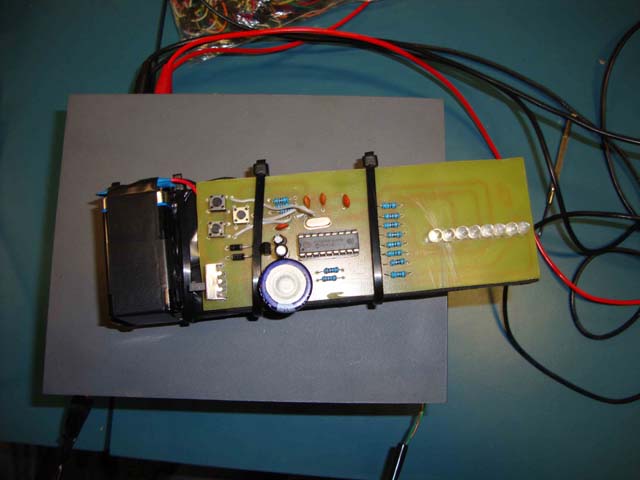

A unidade fisica e composta por uma base feita de madeira com um motor DC 12 V acoplado sob pressão. Sobre o eixo do motor esta presente a PCI principal, que deve girar juntamente com o eixo e tem a função de exibir os numeros. A PCI principal e composta por um PIC16F84A aonde é armazenado toda a lógica de programação do relógio, além do PIC, também encontram-se os resistores e LED’s e adicionalmente um capacitor do tipo “Memory Cap” responsável por armazenar as horas enquanto o relogio estiver desligado. Adicionalmente, o projeto possui um sensor infravermelho de forma que, quando o feixe e interrompido, a alimentação do motor é interrompida para que o usuário possa desligar o equipamento com seguranca. A ponte entre motor e sensor infravermelho é realizada utilizando um microcontrolador AT89S52. Mais informações estão disponíveis na documentação do projeto.

MATERIAIS:
2x Capacitor 33 pF;
2x Capacitor 1 nF;
2x Capacitor 0.1 uF;
1x Capacitor 33 uF;
1x Capacitor 47 uF;
1x Capacitor 1 F;
1x Resistor 10 ohm;
2x Resistor 50 ohm;
8x Resistor 120 ohm;
2x Resistor 3,8 kohm;
5x Resistor 10 kohm;
1x Resistor 100 kohm;
8x LED de alto brilho;
2x LED Infravermelho;
8x Diodos, 1x PIC16F84A;
1x AT89S52;
1x XTAL 4MHz;
3x Pushbuttons;
1x TSOP38438;
1x 2N2222A;
1x 74HC00;
1x Trimpot multivoltas 10k;
1x Trimpot multivoltas 1k;

CONCLUSÃO:
Uma grande dificuldade encontrada na montagem foi a fixação do motor juntamente a base, uma vez que é muito dificil encaixá-lo sob pressão e deixá-lo nivelado corretamente, esse desnivel se torna aparente quando toda a estrutura e encaixada sobre o motor, gerando vibrações não desejadas na estrutura. As vibrações causam um efeito “travado” na exibição do relógio, causando imprecisão da posicão de exibição das horas (avanço e atraso), em uma situação ideal a posição seria fixa desde a hora que a rotação se estabiliza.

AUTORES:
– Gilberto Yoshiaki Yamanouchi
– Jorge Henrique Werneck Gomes
– Rafael Henrique A. de Ornelas
– Thiago Golçalves Classen
